• 電纜橋架折彎計算方式及制作方法，相信很多人都不明白，東莞文興橋架廠看到一遍覺得寫的非常好的文章，將它分享出來給大家學習，參考。

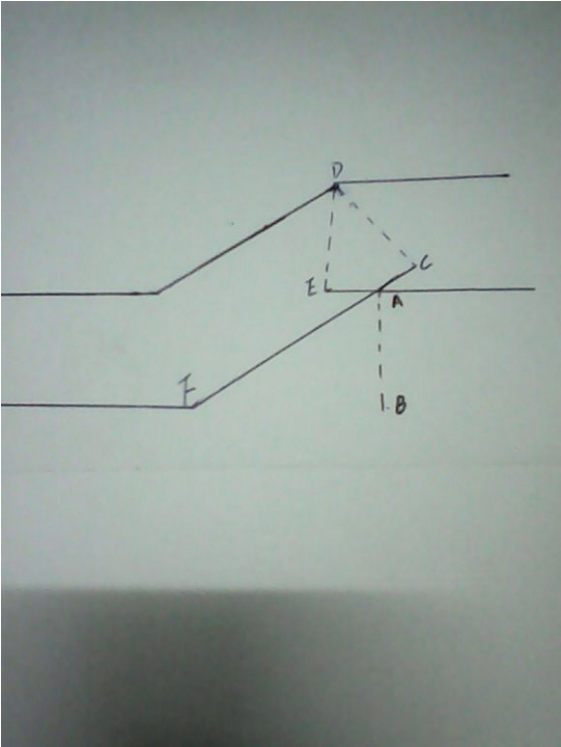

如下圖AB為爬坡的高度,DC為橋架自身高度。如何算出AF{邊到邊}和AC{切割面邊到中}的距離？

{我就簡單畫了這一幅不太規范的圖，如果大家看不明白，可以自己畫出來，公式如下}

計算公式是角度為30度時 AF=2AB AC=0.267DC
45度時 AF=1.414AB AC=0.414DC
60度時 AF=1.154AB AC=0.577DC
90度時 AF=1AB AC=1DC




大家在計算的時候可以選擇四舍五入的方法，只要記好公式，即使你沒學過函數，在工作中你照樣是技術能手

在橋架折彎計算尺寸的時候，上下彎不要忘記加上橋架的高度，左右彎加上橋架的寬度，實際操作以現場為準，學會靈活應用

還有大家有時候會關心折彎后的長度是多少，假設橋架為2米，說一下公式，同如上圖

30度 2000-0.267AB-2AC
45度 2000-0.414AB-2AC
60度 2000-0.577AB-2AC
90度 2000-1AB-2AC


舉例說明：假設橋架2米寬200mm高100mm，需要折100mm，以常用的45度為例

上下折彎尺寸是 2000-0.414*100-2{0.414*100}=1875.8mm

左右折彎尺寸是 2000-0.414*100-2{0.414*200}=1793mm

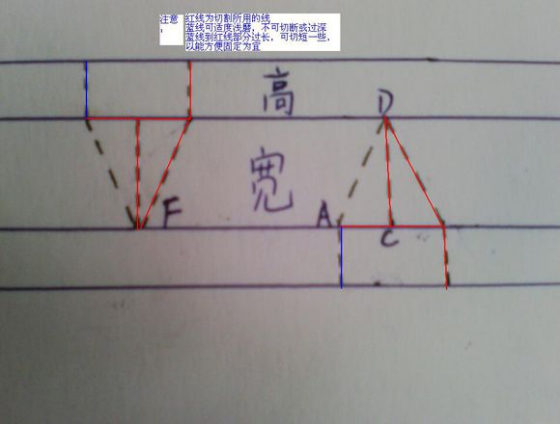

畫的不很標準，將就著看吧
