目前電建施工中所使用的電纜橋架彎頭一般是由電纜橋架廠在出廠之前完整加工好的，但是由于施工現場情況各不相同，所以有的項目需要因地制宜現場加工電纜橋架彎頭，這就需要安裝人員有一定的施工基礎知識才能勝任。 施工現場電纜橋架大致分為主橋架和分支架。主橋架是由設計院設計，根據圖紙施工；分支架是由主橋架引到就地設備的電纜支架，沒有圖紙?jiān)O(shè)計，根據現場情況由施工人員來設計的。常用的彎頭種類包括：上下跳彎45°、垂直上下彎頭、水平三通等。下面就以橋架45°上下爬坡彎制作以及計算公式：

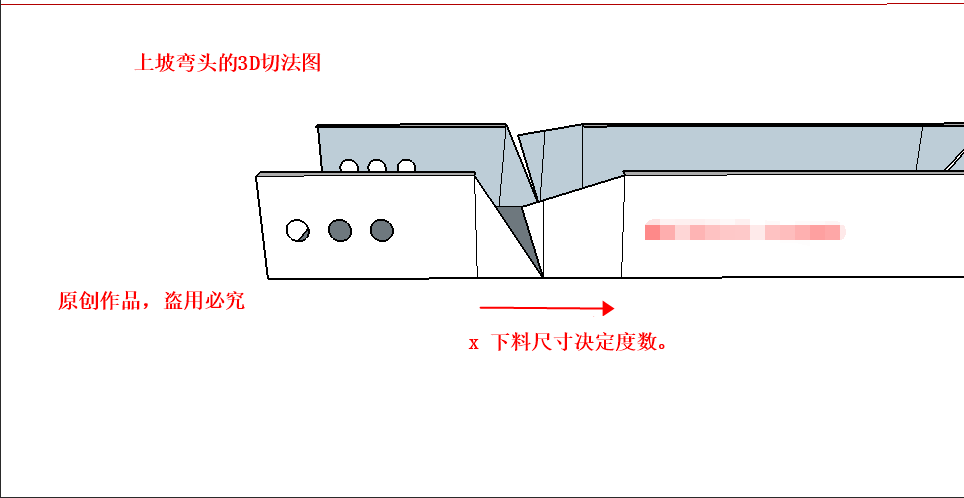

上坡彎頭制作以及計算公式
主要講解上坡彎頭的公式如何計算，畫線 還有如何切！任何規格大小的橋架都可以做出來！

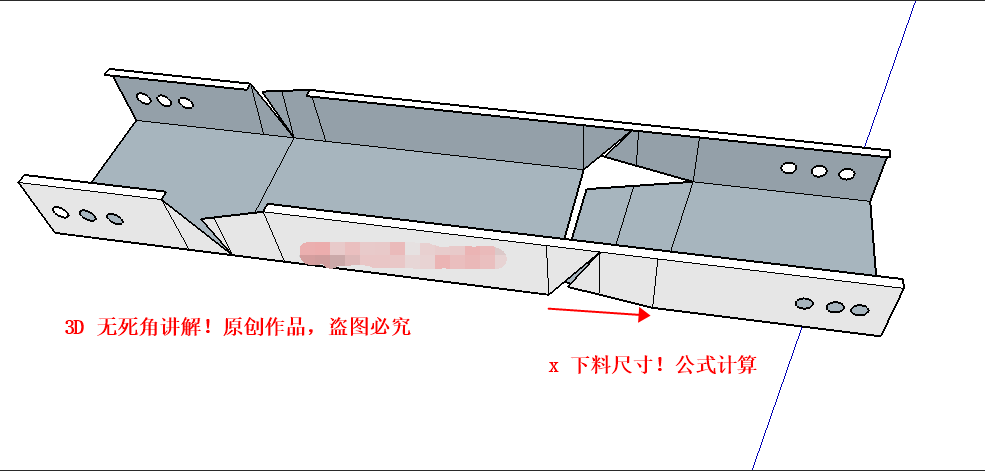

下坡彎頭制作以及計算公式
主要講解了下坡彎頭的公式計算，切法，還有畫線方法！全程 3D 講解無死角

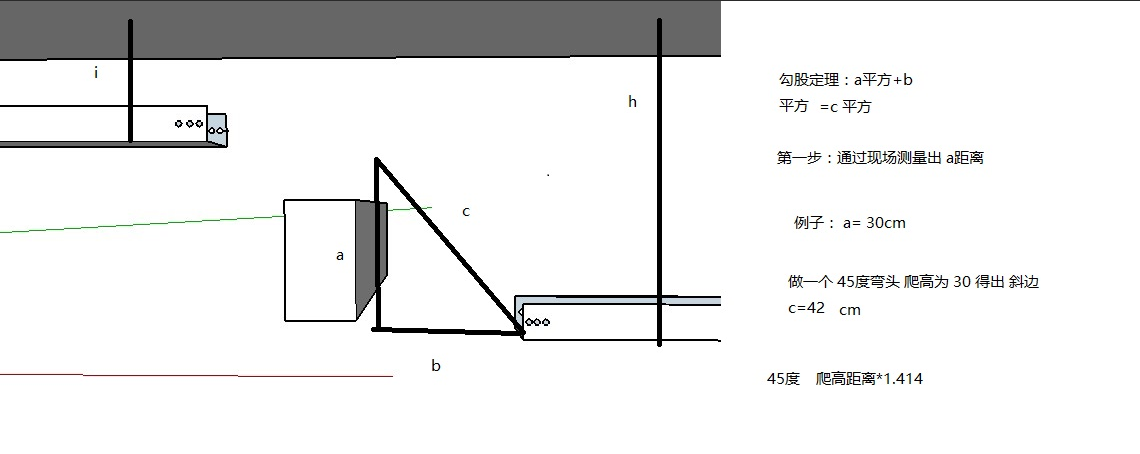

上下爬坡彎頭計算爬高距離
主要講述計算爬高距離！有公式
1.自制的電纜橋架彎頭、跳彎、三通的連接處，應先在內側進行點焊固定并把毛刺藥皮打磨干凈，外側應平整，縫隙應盡量小且鋸口處平整整齊。
2.電纜橋架彎頭對接無錯邊，焊接后的對口處應打磨平整、光潔，不應有損傷電纜絕緣層的毛刺、銳邊等棱角。
3.在托盤式電纜橋架內加鋼筋時，采用增加Φ6-8MM圓鋼，內、外側都應補刷油漆。刷油漆前，應把藥皮，焊渣清理干凈。
4.多層電纜橋架的自制三通及彎頭安裝完成后，折角應在垂直的統一直線上。

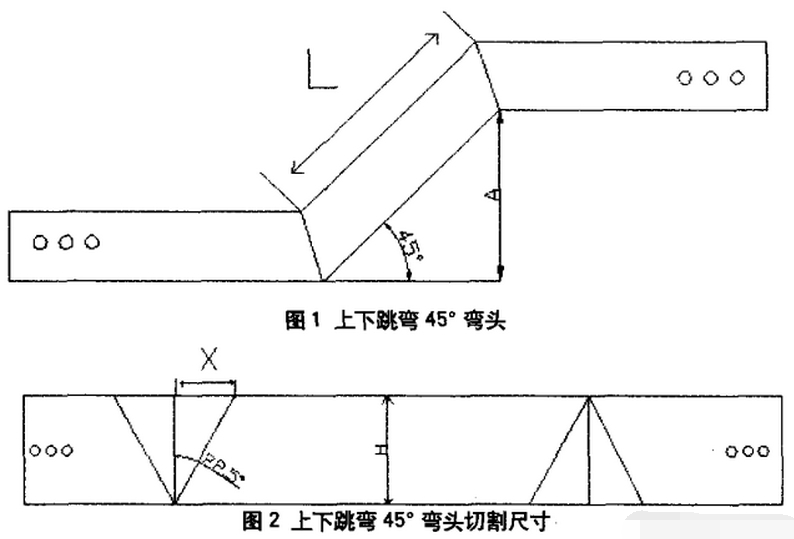

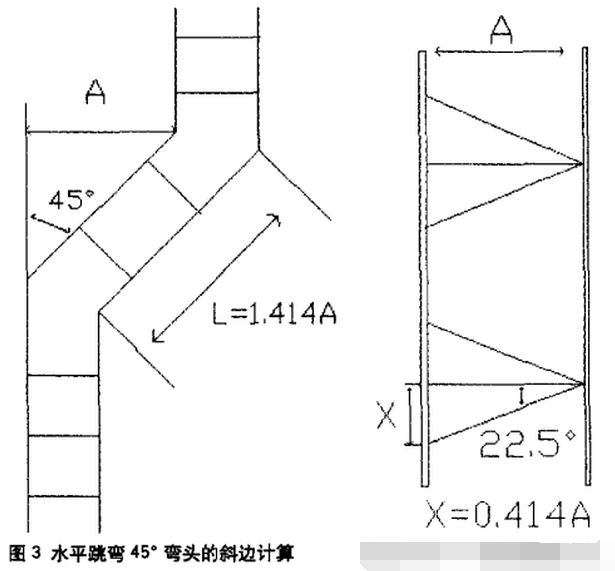

5.所有自制彎頭制作完成后，應在切割、打磨、焊接處刷防銹漆，再刷與橋架顏色相同面漆。 如圖1與圖2上下跳彎45°彎頭的制作圖解，圖3水平跳彎45°彎頭的制作。
首先根據現場實際情況確定跳彎高度A，依據勾股定理a2+b2=c2得出：L=1.414·A。
注：H為所用橋架的高度，因?yàn)椋簍g22.5°=對邊/臨邊=X/H tg22.5°=0.414
所以X=0.414・H
-
施工環境允許現場加工制作彎頭的情況下可以采用以上橋架計算方法，如果你不懂得制作可以考慮向供應商采購成品的橋架彎頭，畢竟廠家制作出來的成品彎頭質量會穩固點，看下橋架廠家是怎么計算橋架彎頭價
-
格的：橋架彎頭計算口訣
備注：本文由水電技術網友投稿分享的經驗，希望可以幫到大家
