鋁合金電纜橋架規格及理論重量表

發布時間：2017-07-20 16:09:26?? 點擊次: ?? 東莞雷正電纜橋架有限公司

鋁合金電纜橋架規格及理論重量表

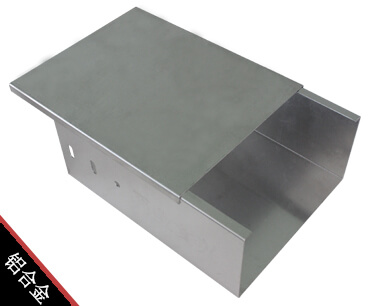

鋁合金槽式電纜橋架

序號 NO.	型號 Model	寬度 (B) Width	高度 (H) Height	槽式型kg/米 (托盤型)	梯式型kg/米	備注 Remarks
1	LQJ-C(P、T)-01-6-2	200	60	5.92	5.02	槽式(托盤式)橋架寬度500以上需加梯檔加強筋;長度5000、6000只適用于重型橋架；重量B型A型基礎上另加15%，C型在在A型基礎上另加25%。
2	LQJ-C(P、T)-01-6-3	300	60	7.83	5.42
3	LQJ-C(P、T)-01-6-4	400	60	8.78	6.05
4	LQJ-C(P、T)-01-6-5	500	60	9.96	6.85
5	LQJ-C(P、T)-01-6-6	600	60	12.75	8.15
6	LQJ-C(P、T)-01-6-8	800	60	14.45	9.25
7	LQJ-C(P、T)-01-10-2	200	100	6.82	5.82
8	LQJ-C(P、T)-01-10-3	300	100	8.55	6.15
9	LQJ-C(P、T)-01-10-4	400	100	9.73	7.24
10	LQJ-C(P、T)-01-10-5	500	100	10.85	8.12
11	LQJ-C(P、T)-01-10-6	600	100	13.75	9.65
12	LQJ-C(P、T)-01-10-8	800	100	15.46	10.85
13	LQJ-C(P、T)-01-15-3	300	150	9.85	7.55
14	LQJ-C(P、T)-01-15-4	400	150	10.72	8.32
15	LQJ-C(P、T)-01-15-5	500	150	12.06	9.12
16	LQJ-C(P、T)-01-15-6	600	150	13.98	10.65
17	LQJ-C(P、T)-01-15-8	800	150	16.48	12.42
18	LQJ-C(P、T)-01-20-4	400	200	12.76	10.65
19	LQJ-C(P、T)-01-20-5	500	200	14.12	11.42
20	LQJ-C(P、T)-01-20-6	600	200	16.58	12.65
21	LQJ-C(P、T)-01-20-8	800	200	18.69	14.85

* 鋁合金槽式橋架采用鋁合金擠壓成型，尺寸精度高、強度好、外形美觀、重量輕、承載能力大；
* 表面噴砂氧化生成一層天然的氧化保護膜，對大氣和化學介質具有很強的耐腐蝕能力；
* 按橋架承載能力分為：A(輕型)、B(中型)、C( 重型)三種；輕、中型最長4000，重型最長6000；
