電纜橋架支架計算原理：
電纜橋架支架或者支吊架的單個重量按照一般估計估算是不能確定在一個報價接近的單個重量范圍的。因?yàn)殡娎|橋架的規格大小不同會影響支架材料的規格選擇，電纜橋架的安裝方式和安裝高度不同有再會涉及到單個支架的材料長度，因此具體應該是根據施工圖紙結合安裝形式和高度進行橋架支架材料的實際計算出單個支架的材料長度，并根據支架材料的比重?fù)Q算為重量即可得知。
如電纜橋架選擇角鋼材料做支吊架時：
200mm以下橋架的支架可以采用30*30*3的角鋼作為支架材料；
500mm以下規格的橋架則需要采用40*40*4的角鋼材料；
而500mm規格以上的橋架就的采用50*50*5的角鋼材料。
又例：一建筑物層間凈空標高3.9m時，600*200鋼制槽式橋架敷設安裝據樓地面高度為3.2m的設計要求時。
橋架為水平敷設時其底部距離樓板頂板間距則是0.7m，橋架的底部水平托架采用50*50*5的角鋼長度則計算0.7m，托架兩側的吊桿采用D16圓鋼時，每根圓鋼長度即應計算0.8m，2根合計D16圓鋼1.6m；樓頂部采用膨脹螺栓M14固定時，毎側50*50*5的角鋼計算0.1m，合計為0.2m。 計算結果一個支吊架材料即為：50*50*5角鋼0.7+0.2=0.9m，D16圓鋼0.8*2=1.6m。換算成單個支吊架重量是：0.9*3.77+1.6*1.58=5.921kg。

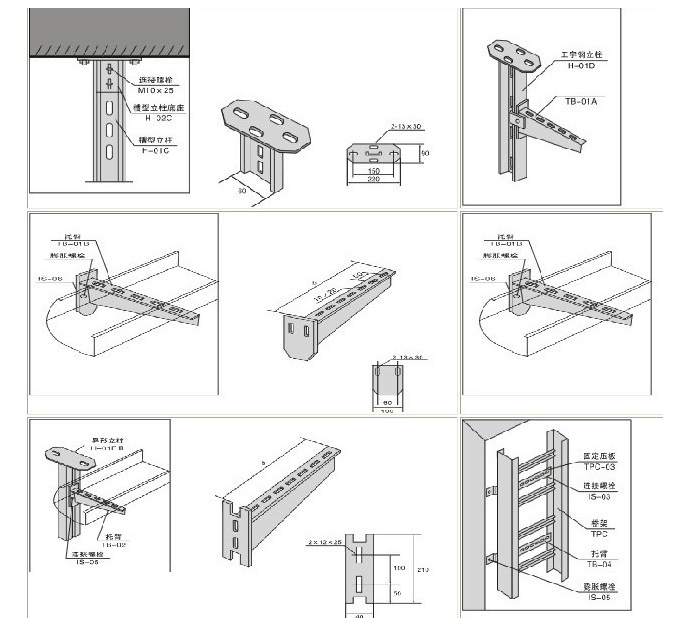

電纜橋架支架敷設安裝圖：
