根據電纜橋架荷載去估算電纜橋架規格方法

發布時間：2017-12-22 14:09:11?? 點擊次: ?? 東莞雷正電纜橋架有限公司

準備流程：

1、確定電纜橋架寬度、層數、支撐點的型式和間距、以及電纜在各層橋架上的分布。

2、計算每層電纜的均布荷載(kN/ m2),初步確定橋架的型號、規格。

計算電纜橋架荷載：

按最大的電纜總均布荷載值來驗算電纜橋架強度。驗算式如下：

Q使用=q1+q2 式中：q1 --電纜的均布荷載（各層的均布荷載中取最大值（kN/m2），均布荷載是托盤、梯架或電纜槽的荷載； q2--考慮電纜敷設或檢修時,人的重量等效的均布荷載（kN/m2）,q2值的計算，人的重量

一般按p=90kg計。

表示集中荷載和均布荷載的彎距

按最大彎距相等的條件折算：

令pι/4=q2ι2/8則q2=2p/ι
∵P=90kg
∴q2=180/ι 式中：P--1人的荷載
ι--1個支撐點間距(若支點間距不等時取最大值)(m)
q2--1 人的等效均布荷載(kg/m)

根據上述初步確定的電纜橋架型號、規格及支點間距,查閱生產廠家的樣本資料,反復核查間距和橋架型號,直至滿足負荷要求為止。

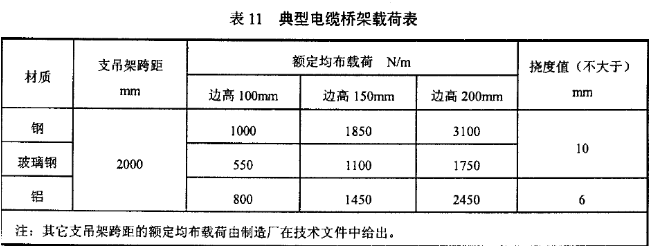

電纜橋架載荷表

4、撓度

撓度值如何取定,目前尚無明確的規定,在重負區顯然應考慮減小繞度,這意味著鋼材的用量會相應增加,因此,計算時只要充分利用鋼材的最大允許應力,并保證有足夠的安全系數,一般最大撓度與跨距(支撐點間距)之比取1/250~1/150為宜。

本內容由網友提供，僅供參考
