橋架安裝設計圖集

發布時間:2017-12-22 14:31:54?? 點擊次: ?? 東莞雷正電纜橋架有限公司
一、主材料

電纜橋架、橋架彎頭橋架三通、橋架四通橋架異徑接頭。


二、安裝附材


連接片、槽夾、螺絲、接地線、托臂、立柱、支架、螺栓、槽吊碼、吊桿等等...


(以上是常用安裝材料,供與參考,實況根據現場安裝環境而定。)

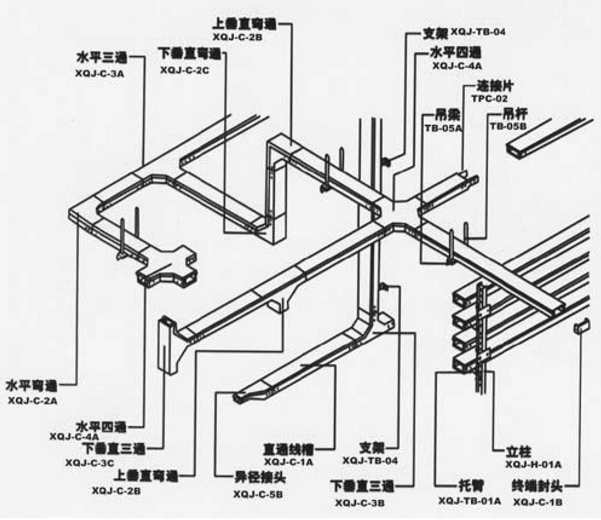

橋架安裝設計圖集(圖1)


(1)先把螺栓預埋安裝固定好,再用
支架、立柱、托臂、吊桿進行安裝(根據環境設計平面圖而定)

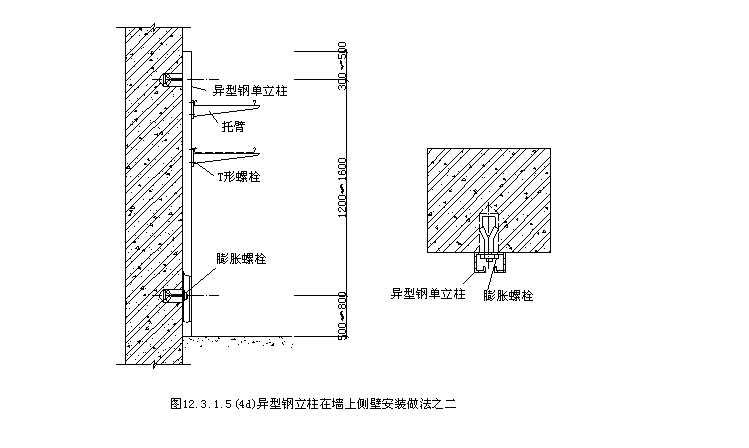

 立柱托臂安裝圖
三、橋架安裝:

(1)確定好橋架寬度:不放電纜(線)的條數,電纜直接及間距來確定電纜橋架的型號、規格、厚度,衡量好橋架的荷載能力。

(2)電纜橋架安裝在高出地面2米以上,與頭頂部頂棚或其他障礙體不應小于0.3米,寬度不能小于0.1米。

(3)電纜橋架水平敷設時,支撐跨度點一般為1.5~2.5米,而垂直敷設時固定點不能大于1.8米,最好每1.5米固定一個支撐點,彎通、三通的地方則需要增加獨立支撐點。

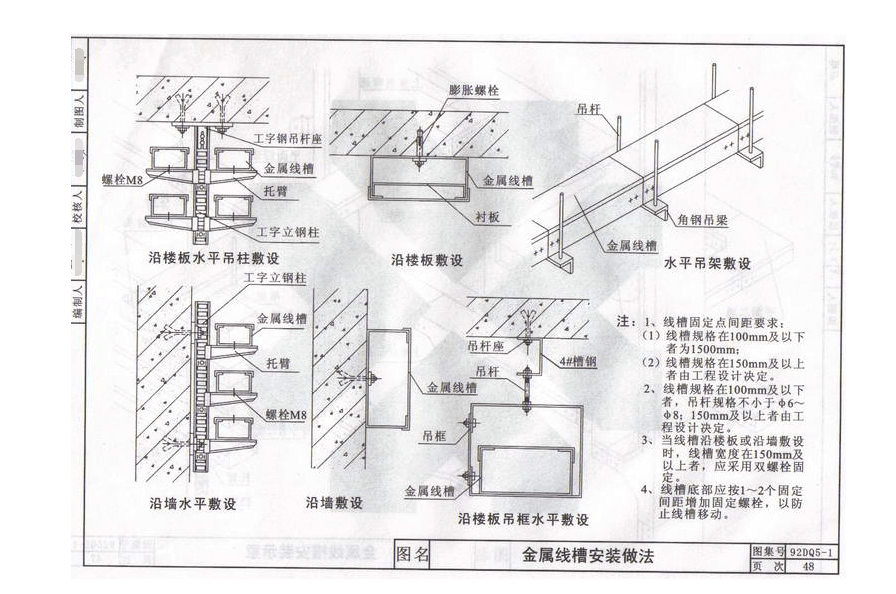

橋架敷設圖

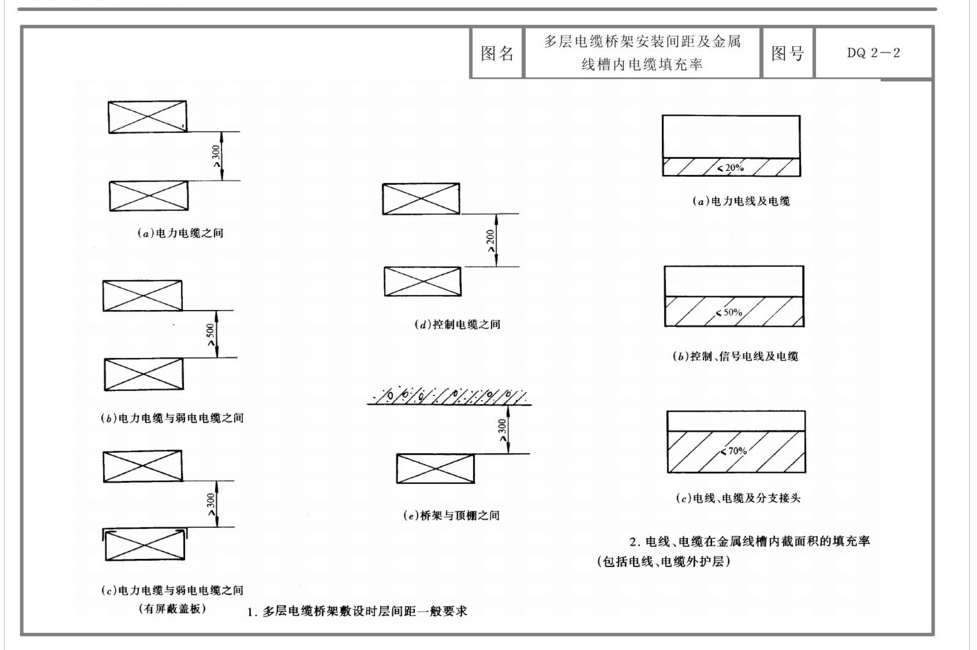

電纜敷設間距圖


本內容由網友提供,僅供參考
