電纜橋架型號規格選擇方法

發布時間：2017-12-22 14:21:17?? 點擊次: ?? 東莞雷正電纜橋架有限公司

一、橋架型號該如何選擇？

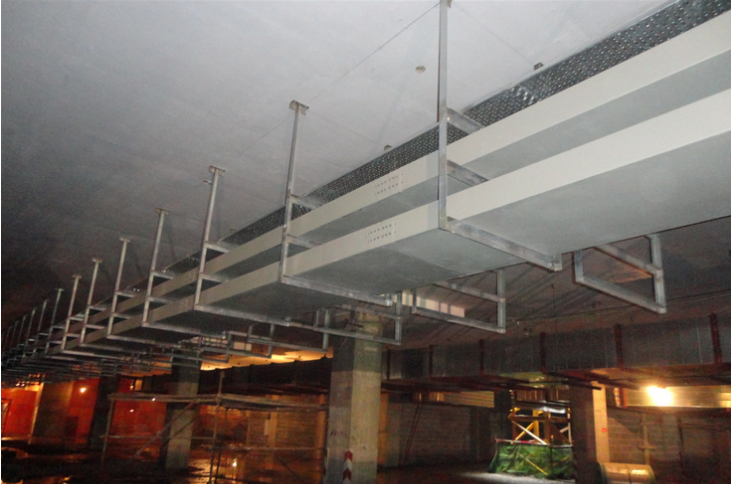

如何選擇橋架型號

1、如有需要屏蔽電氣干擾的電纜線路或有防護外部比如（易燃粉塵等環境）影響的要求時，需選擇槽式防腐屏蔽型電纜橋架（帶蓋）。

2、相同當遇到強腐蝕性環境就需要采用到防腐阻燃行電纜橋架，當然安裝附件也需要選用同樣材料（如：托臂、支架、角鋼等。）可加強橋架及附件的使用壽命，在室外或者容易積灰的環境下安裝，宜加蓋板。

3、根據現場環境及技術要求去選用：梯式、托盤式、槽式、網格式等型號，建議橋架都需加上蓋板，大可增高美觀感及遮蓋粉塵功效。

4、在公共通道或戶外跨越道路段可選用托盤式，大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。

5、在環境具有惡劣防護要求的時候，應當采用相應防護的材質橋架：熱浸鋅（高防腐）、不銹鋼（防水防火）、靜電噴塑（防水防靜電）、防火烤漆（隔熱、阻燃）等等。

6、戶外安裝可選用，不銹鋼、鋁合金、噴涂橋架、熱浸鋅（增強使用壽命）

7、在大跨距(>3m)選用復合型橋架

8、防火要求高的施工環境必須采用防火電纜橋架，具有隔熱、阻燃功效。

二、規格選擇

1、橋架的寬度及高度的選擇需符合電纜填充率不超過有關標準規范的規定值，動力電纜可取40-50%；控制電纜可取50-70%；另外需予留10-25%的空間余量。

2、彎頭等附件規格必須按照施工布置條件并與橋架相配套。

3、材質厚度需對該橋架敷設的電纜重量進行衡量，必須在安全范圍之上，畢竟選厚點沒害處，安全性反而更高。

4、支架、吊碼等等應按橋架的規格、層數、跨距等條件配置，并滿足荷載的要求

推薦你請看：電纜橋架規格有哪些
